Instrukcja czyszczenia wymiennika ciepła typu JAD 6/50

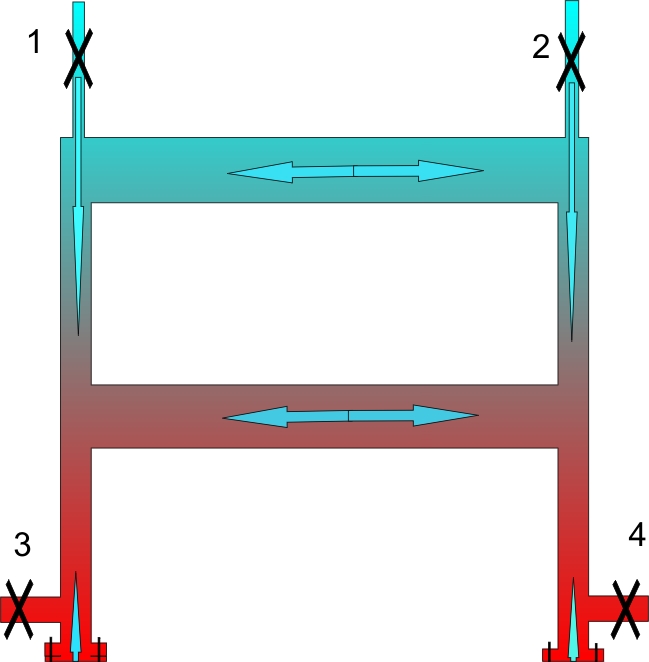

Układ czyszczący obieg wody użytkowej Zalać układ wlewając płyn do wlewek 1,2 po 2 dm³ do każdej, zamknąć zawory i odczekać ok. 3 godz. Po tym czasie ponownie wlać płyn i odczekać kolejne 3 godz. Następnie otworzyć zawory 3 i 4 zakończone króćcami odpływowymi z zamontowanymi wężami i zlać płyn do naczynia - będzie to świadczyło, że wymiennik nie ma przepływu grawitacyjnego. W tym wypadku należy ponownie wlać płyn do wlewek 1 i 2 uprzednio zamykając zawory 3 i 4 po 2 dm³ odczekać 3 godz. I proces czyszczenia prowadzić aż do uzyskania przepływu. Jeżeli po dwukrotnym zalaniu układu, odczekaniu określonego czasu i otwarciu zaworów 3 i 4 w króćcach odpływowych nie pojawi się płyn oznacza to że wymiennik jest drożny ale nie pozbawiony osadów. W tym celu należy zamknąć zawory 3 i 4 i przez wlewki 1,2 wlewać płyn po 2 dm³ z odczekaniem 3 godz. po każdym zalaniu tak długo aż w układzie znajdzie się 15 dm³ płynu. Następnie pozostawić układ na 24 godz. Po tym czasie układ zdemontować i płyn zlać do naczynia a proces czyszczenia powtórzyć, czasem jeszcze raz a z doświadczenia wiadomo, że po 4-krotnym czyszczeniu wymiennik osiągnie sprawność 100 %.Po wyczyszczeniu wymiennik wypłukać wodą. Prowadzenie proces usuwania osadów w ten sposób gwarantuje całkowite wyczyszczenie wymiennika i co najważniejsze zachowanie jego szczelności.

UWAGA !!! ZAWORY 1,2 OTWIERAĆ STOPONIOWO

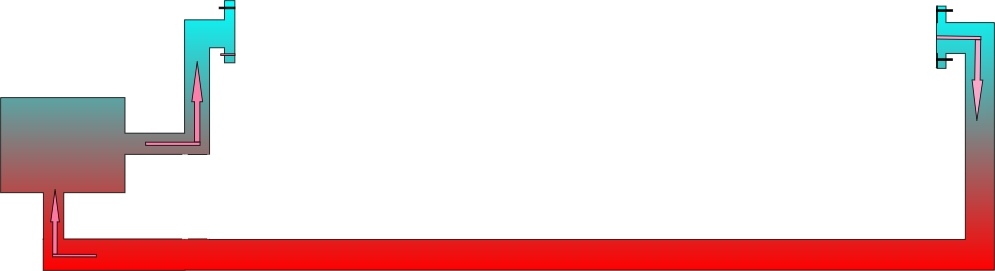

Układ czyszczący obieg wody technologicznej Płyn użyty do czyszczenia obiegu wody użytkowej wlać do zespołu pompowego i w obiegu zamkniętym prowadzić proces czyszczenia - płukania 3-6 godz. Stosować pompę o wydajności 30-60 dm³/min. Po wyczyszczeniu - wypłukaniu płyn wlać do instalacji zasilającej wodę technologiczną.

Najczęściej zadawane pytania

Dlaczego taki układ czyszczenia a nie np. taki żeby nie trzeba było demontować wymiennika ?

Układ ten został opracowany aby maksymalnie wykorzystać możliwości płynu Klarus dlatego też wykonując samodzielnie ten układ bardzo duże znaczenie ma zachowanie wymiarów. Ogólna zasada czyszczenia i płukania wymienników jest taka aby je demontować, gdyż trudno ocenić w jakim one są stanie np. czy mają przepływ grawitacyjny czy też nie ( jeżeli nie mają, nie ma możliwości ich wyczyszczenia bez demontowania czy to będzie płyn Klarus czy jakikolwiek inny ).

Czy płyn Klarus jest reaktywny w stosunku do metali, tworzyw sztucznych i gumy ?

Oprócz cynku Klarus praktycznie nie reaguje z metalami, większością tworzyw sztucznych i gumą.

Czy proces czyszczenia można przyśpieszyć ?

NIE !!! Chcąc wymiennik wyczyścić prawidłowo nie należy stosować żadnych urządzeń wspomagających typu pompy ( dot. Układu czyszczącego wodę użytkową ) Każde wymuszanie przepływu może wymiennik uszkodzić w tym również pompę.

Co to jest Klarus ?

Klarus to gotowy płyn do czyszczenia i płukania wymienników ciepła typu JAD, płytowych - homogenicznych oraz wykonanych z różnych metali tzw. kombinowanych. Jest kompozycją roztworów kwasów organicznych i nieorganicznych, aldehydów oraz zawiera inhibitory korozji i środki pasywujące.

Jak działa Klarus?

Klarus to wyjątkowy płyn który za cel bierze roztwarzanie osadów wapienno - magnezowych do łatwo rozpuszczalnych soli i w przypadku prawidłowo prowadzonego procesu czyszczenia odpadem jest roztwór całkowicie bezpieczny dla otoczenia i środowiska naturalnego.

Jakie zjawiska zachodzą w układzie czyszczącym ?

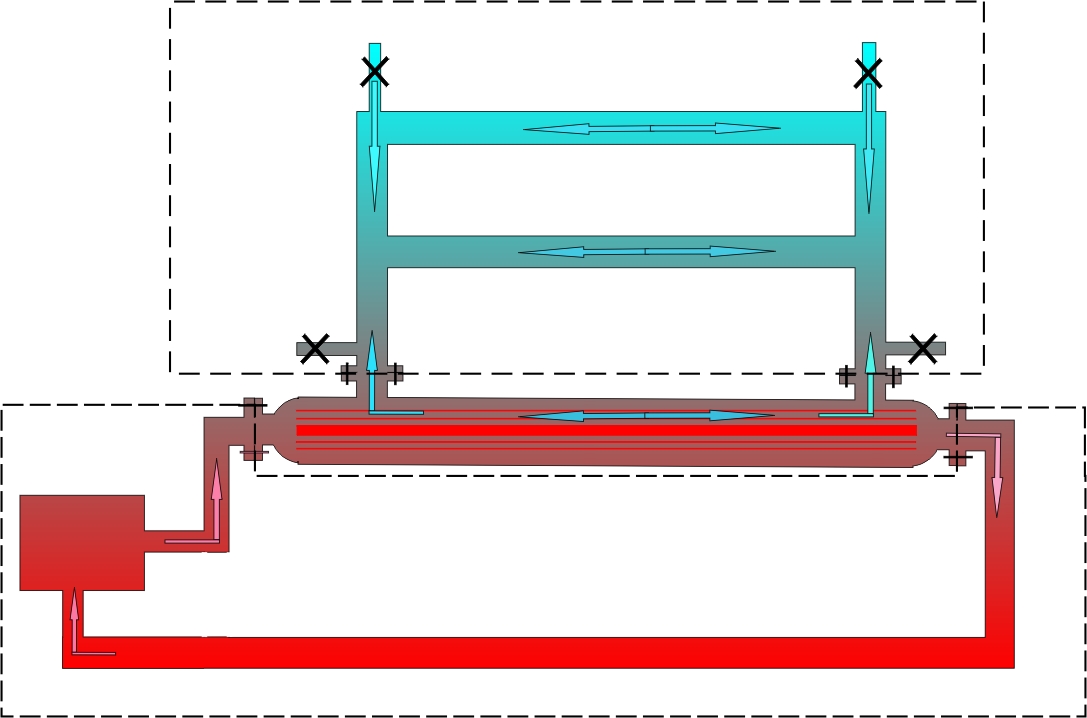

Układ czyszczący wodę użytkową został zaprojektowany aby bardzo łatwo i szybko można go było zamontować i zdemontować. Składa się z części przepływowej i buforowej ( rura pozioma w połowie wysokości ). W najkrótszy sposób działanie układu można opisać następująco: Po zalaniu układu zgodnie z instrukcją następuje zwiększenie prężności pary roztworu. Konwekcja gazowa wymusza przepływ płynu w układzie. Tworzą się podciśnienia. Następuje roztwarzanie osadów wapienno - magnezowych. Równowaga chemiczna zostaje zaburzona a układ dąży do jej przywrócenia-następuje dyfuzja stężeń wspomagana przez konwekcję gazową a część buforowa reguluje te parametry. UFufff !!!

W większym skrócie:

Układ pracuje, wymiennik się czyści i jest OK.!

Jak często powinno się czyścić wymienniki ?

Praktycznie, wymienniki zarówno typu JAD, płytowe, czy inne powinno się czyścić po każdym sezonie grzewczym. Pozostaje jeszcze kwestia instalacji grzewczej i bez względu na to czy w układzie występują takie elementy jak filtry, odstojniki i inn. instalacja powinna być czyszczona raz na 2 lata.

Jak poznać czy Klarus po użyciu jest jeszcze aktywny ?

Czasem zdarza się, że po wypłukaniu płyn jest w dalszym ciągu aktywny po wypłukaniu wymiennika, dlatego też każdorazowo po użyciu płyn należy zlać do naczynia. Następnie doświadczalnie sprawdzić np. wlać ok.0.5 dm³ płynu do czajnika elektrycznego w którym jest kamień na grzałce. Jeżeli następuje roztwarzanie co jest widoczne gołym okiem ( bąbelki ) płyn jest aktywny i można go dalej stosować. Niejednokrotnie jest tak, że po wypłukaniu wymiennika tym samym roztworem można usunąć kamień z drugiego a czasem z jeszcze jednego - daje to wymierne oszczędności.

Kto opracował ten sposób czyszczenia JADów ?

Opracowanie układu, sposób czyszczenia i skład chemiczny płynu Klarus opracował mgr inż. Paweł Podsiadło.

Zarówno układ jak i skład chemiczny płynu Klarus są PRODUKTAMI POLSKIMI ZGŁOSZONYMI DO URZĄDU PATENTOWEGO RZECZYPOSPOLITEJ POLSKIEJ

Zapraszamy do współpracy

Paweł Podsiadło

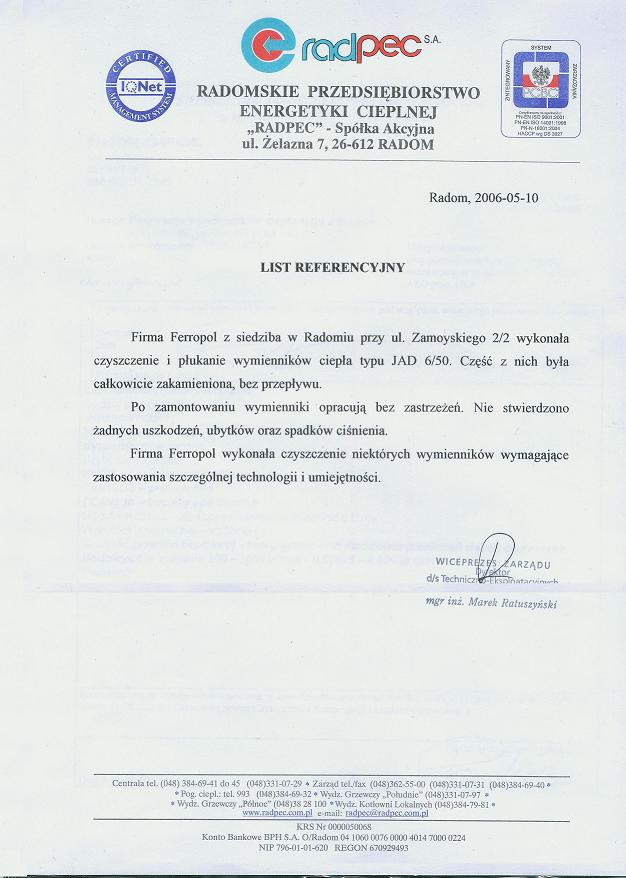

REFERENCJE
